Elaborati

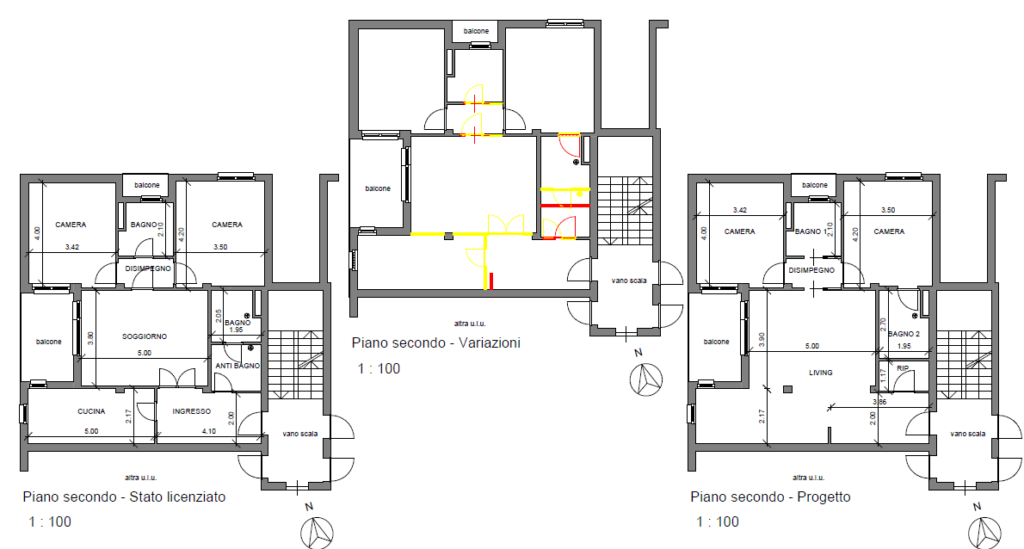

Elaborato grafico per la ristrutturazione di unità residenziale privata in condominio

Opere di “manutenzione straordinaria” in unità residenziale privata in condominio.
L’elaborato grafico rappresenta l’unità in due momenti differenti, prima delle opere e dopo le opere in progetto. Una terza planimetria raffigura contemporaneamente in giallo i muri demoliti e in rosso i nuovi elementi apportati con il progetto.
Il progetto è stato presentato telematicamente agli uffici comunali con la pratica edilizia CILA.

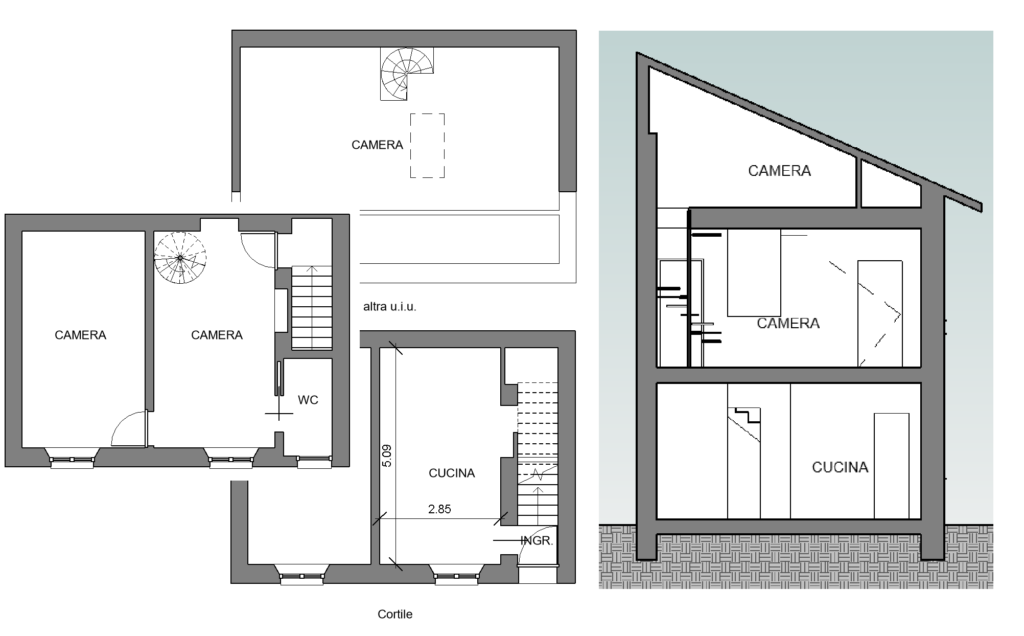

Elaborato grafico per la definizione di condono di unità residenziale privata indipendente interno cortile

Elaborato grafico predisposto per la definizione di condono edilizio risalente al 1995 non definito e rimasto incompleta nella presentazione fino in tempi recenti (per la definizione di un condono si intende la chiusura burocratica della richiesta). La richiesta di condono prevedeva la destinazione di camera al piano sottotetto.

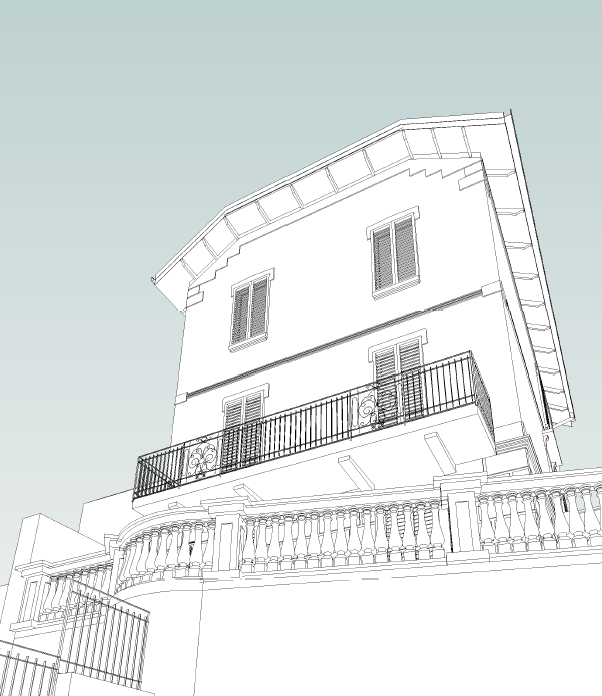

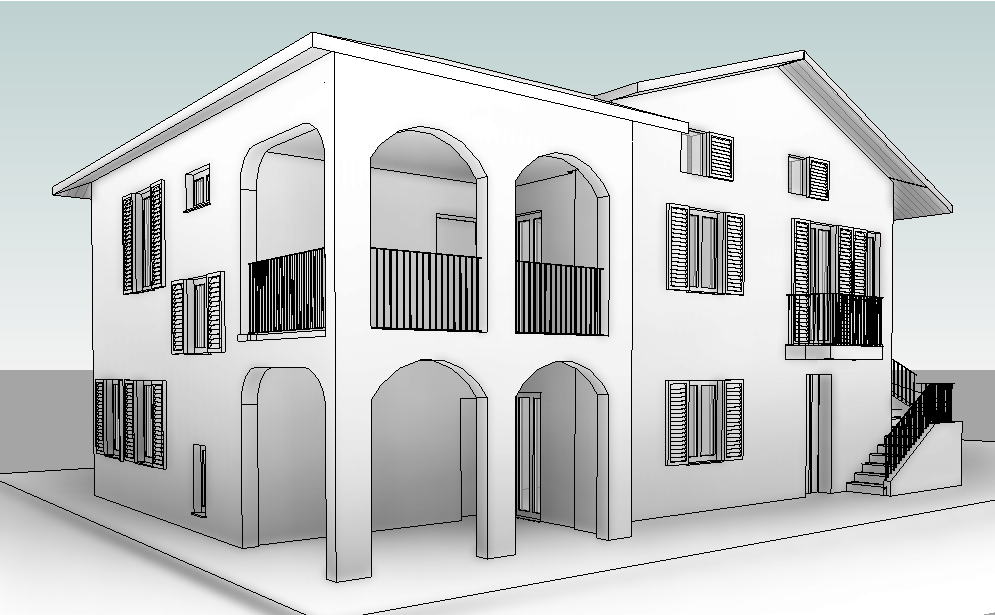

Punto di vista in elaborato grafico di fabbricato indipendente

Punto di vista 3D in un elaborato grafico predisposto per una pratiche di richiesta di parere ambientale abbinata a una pratica urbanistica per interventi su palazzo di pregio. Se nella normalità dei casi per le opere di manutenzione straordinaria è richiesto semplicemente una tavola di progetto che raffiguri solamente le planimetrie del piano, in casi di interventi su fabbricati con facciate di pregio o vincoli sul fabbricato stesso di tipo ambientale, la tipologia di elaborato qui a fianco è una carta in più per la presentazione di un progetto più completo.

Elaborato grafico per la restituzione grafica dello stato di fatto di un condominio di quattro unità abitative.

Elaborato per la restituzione grafica dello stato di fatto utile come base per il successivo studio di progetti di ristrutturazione.

Elaborato grafico per la ristrutturazione completa e riqualificazione energetica

Elaborato grafico predisposto per il progetto di ristrutturazione di diversa distribuzione interna e riqualificazione degli impianti, prevedendo la realizzazione di nuova centrale termica con sistema di generazione ibrido (pompa di calore e caldaia a gas) e pannelli fotovoltaici sul tetto.

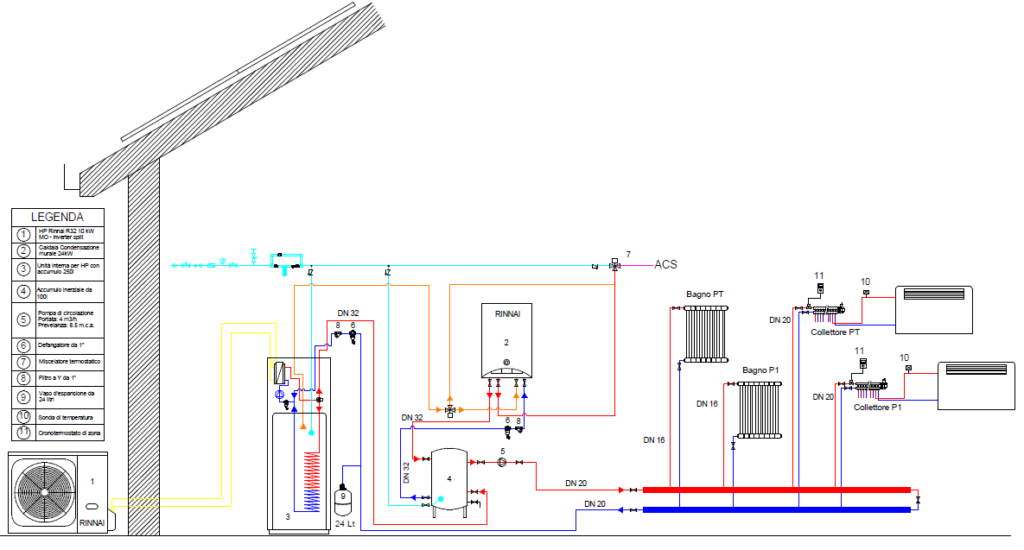

Schema di impianto per riqualificazione energetica diretta verso le fonti energetiche rinnovabili di una casa indipendente

Progetto di ristrutturazione edilizia di un fabbricato indipendente che prevede anche progetto di riqualificazione energetica.
Per i clienti che hanno intenzione di effettuare interventi di riqualificazione energetica, la sostituzione di vecchie caldaie con nuovi sistemi di generazione che siano all’avanguardia e che utilizzi sistemi basati sempre di più su fonti energetiche rinnovabili è il primo passo da affrontare per un intervento valido ed efficace.
L’intervento nello specifico prevede la sostituzione di una vecchia caldaia stagna con un sistema ibrido split Rinnai (unità esterna e unità interna in pompa di calore), con accumulo per ACS integrato nell’unità interna della pompa di calore e , in quanto sistema ibrido, caldaia a condensazione in aiuto alla pompa di calore.

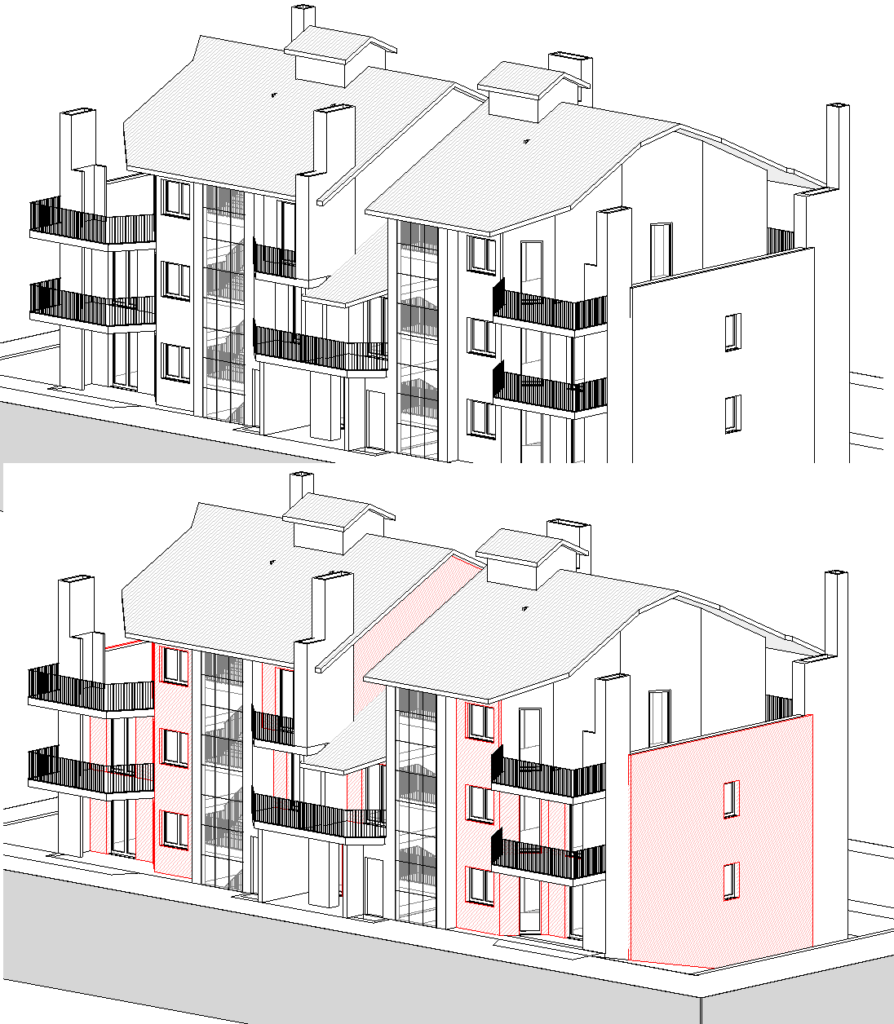

Elaborato grafico per la realizzazione di intervento condominiale di isolamento delle facciate

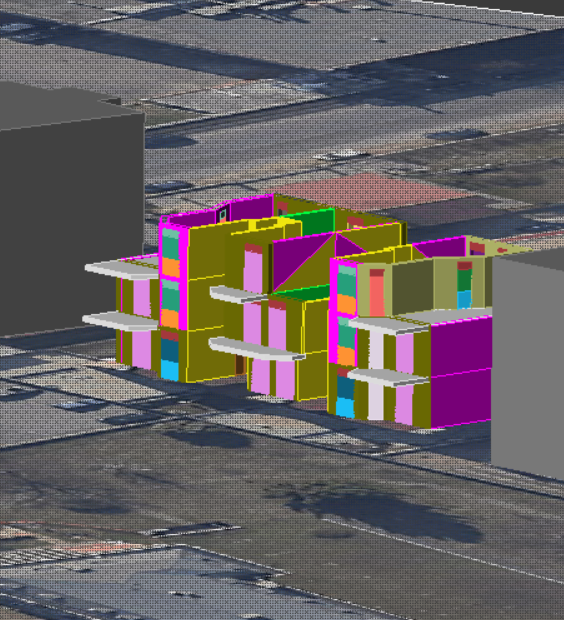

Elaborato per la rappresentazione di opere di “manutenzione straordinaria” di isolamento delle facciate di un condominio a Beinasco. Sono rappresentati 2 tipologie di elaborati differenti. L’incarico nello specifico oltre alla rappresentazione grafica del cappotto (Elaborato 1) ha previsto anche la valutazione energetica per l’effettivo miglioramento energetico (Elaborato 2)

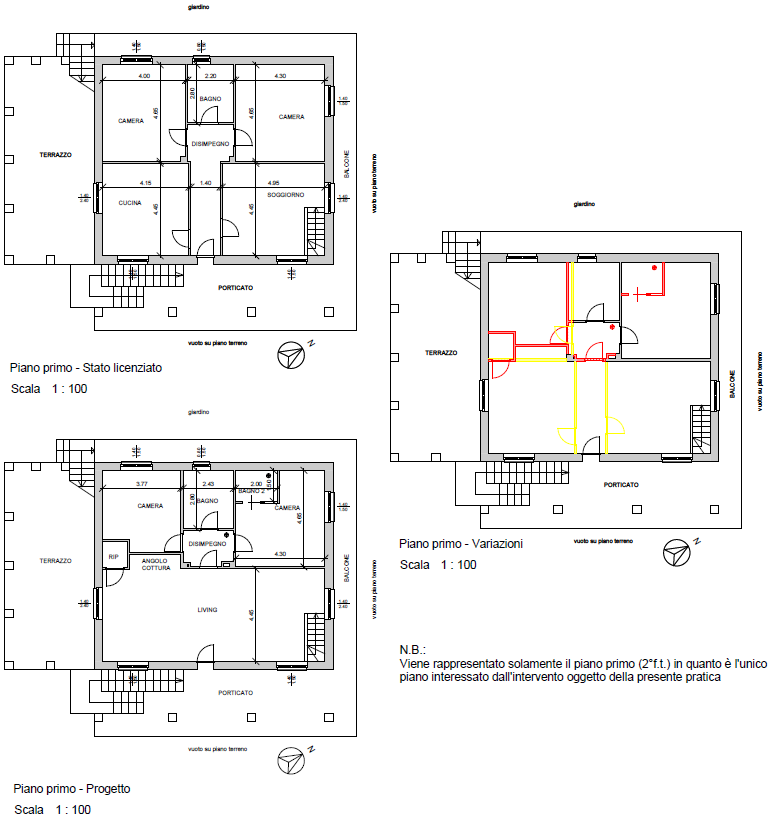

Elaborato grafico per la ristrutturazione di un piano di una casa indipendente su più livelli

Elaborato grafico predisposto per la manutenzione straordinaria di un piano di una casa indipendente a Roletto. La pratica per la presentazione in comune di opere di manutenzione straordinaria è la Comunicazione di Inizio Lavori Asseverata, meglio conosciuta come CILA.

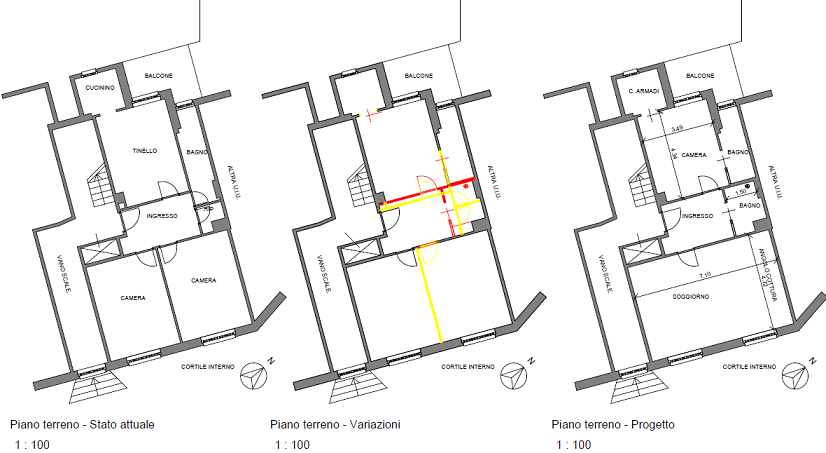

Elaborato grafico per la ristrutturazione di alloggio in condominio

Opere di “manutenzione straordinaria” in unità residenziale privata in condominio.
L’elaborato grafico rappresenta l’unità in due momenti differenti, prima delle opere e dopo le opere in progetto. Una terza planimetria raffigura contemporaneamente in giallo i muri demoliti e in rosso i nuovi elementi in progetto.
Il progetto è stato presentato telematicamente agli uffici comunali con la pratica edilizia CILA.
